Схемы включения индуктивных датчиков приближения

Практические схемы включения датчиков



Данная статья — вторая часть статьи про разновидности и принципы работы датчиков. Кто не читал — рекомендую, там очень много тонкостей разложено по полочкам.

Здесь же я отдельно вынес такой важный практический вопрос, как подключение датчиков с транзисторным выходом, которые в современном промышленном оборудовании — повсеместно. Кроме того,  приведены реальные инструкции к датчикам и ссылки на примеры.

Принцип активации (работы) датчиков при этом может быть любым — индуктивные (приближения), оптические (фотоэлектрические), и т.д.

В первой части были описаны возможные варианты выходов датчиков. По подключению датчиков с контактами (релейный выход) проблем возникнуть не должно. А по транзисторным не всё так просто.

Ниже для примера даны схемы подключения датчиков с транзисторным выходом.

PNP выход датчика. Нагрузка (Load) постоянно подключена к «минусу» (0V), подача дискретной «1″ (+V) коммутируется транзистором. НО или НЗ датчик — зависит от схемы управления (Main circuit)



NPN выход датчика. Нагрузка (Load) постоянно подключена к «плюсу» (+V). Здесь активный уровень (дискретный «1″) на выходе датчика — низкий (0V), при этом на нагрузку подается питание через открывшийся транзистор.

Призываю всех не путаться, работа этих схем будет подробно расписана далее.

На схемах ниже показано в принципе то же самое. Акцент уделён на отличия в схемах PNP и NPN выходов.

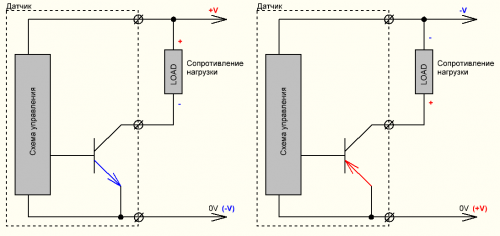

Схемы включения NPN и PNP выходов датчиков

На левом рисунке — датчик с выходным транзистором NPN. Коммутируется общий провод, который в данном случае — отрицательный провод источника питания.

Справа — случай с транзистором PNP на выходе. Этот случай — наиболее частый, так как в современной электронике принято отрицательный провод источника питания делать общим, а входы контроллеров и других регистрирующих устройств активировать положительным потенциалом.

Замена датчиков

Как я уже писал, есть принципиально 4 вида датчиков с транзисторным выходом, которые подразделяются по внутреннему устройству и схеме включения:

• PNP NO
• PNP NC
• NPN NO
• NPN NC

(adsbygoogle = window.adsbygoogle || []).push({});

Все эти типы датчиков можно заменить друг на друга, т.е. они взаимозаменяемы.

Это реализуется такими способами:

• Переделка устройства инициации — механически меняется конструкция.
• Изменение имеющейся схемы включения датчика.
• Переключение типа выхода датчика (если имеются такие переключатели на корпусе датчика).
• Перепрограммирование программы — изменение активного уровня данного входа, изменение алгоритма программы.

Ниже приведён пример, как можно заменить датчик PNP на NPN, изменив схему подключения:

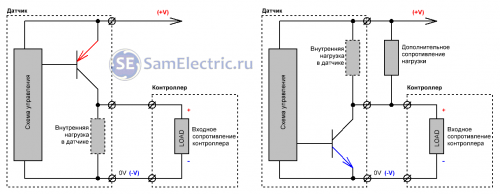

PNP-NPN замена. Слева — исходная схема, справа — переделанная.

Понять работу этих схем поможет осознание того факта, что транзистор — это ключевой элемент, который можно представить обычными контактами реле (примеры — ниже, в обозначениях).

Итак, схема слева. Предположим, что тип датчика — НО. Тогда (независимо от типа транзистора на выходе), когда датчик не активен, его выходные «контакты» разомкнуты, и ток через них не протекает. Когда датчик активен, контакты замкнуты, со всеми вытекающими последствиями. Точнее, с протекающим током через эти контакты)). Протекающий ток создает падение напряжения на нагрузке.

Внутренняя нагрузка показана пунктиром неспроста. Этот резистор существует, но его наличие не гарантирует стабильную работу датчика, датчик должен быть подключен к какому-либо входу. Сопротивление этого входа и является основной нагрузкой.

Если внутренней нагрузки в датчике нет, и коллектор «висит в воздухе», то это называют «схема с открытым коллектором». Эта схема работает ТОЛЬКО с подключенной нагрузкой.

Так вот, в схеме с PNP выходом при активации напряжение (+V) через открытый транзистор поступает на вход контроллера, и он активизируется. Как того же добиться с выходом NPN?

Бывают ситуации, когда нужного датчика нет под рукой, а станок должен работать «прям щас».

Смотрим на изменения в схеме справа. Прежде всего, обеспечен режим работы выходного транзистора датчика. Для этого в схему добавлен дополнительный резистор, его сопротивление обычно порядка 5,1 — 10 кОм. Теперь, когда датчик не активен, через дополнительный резистор напряжение (+V) поступает на вход контроллера, и вход контроллера активизируется. Когда датчик активен — на входе контроллера дискретный «0″, поскольку вход контроллера шунтируется открытым NPN транзистором, и почти весь ток дополнительного резистора проходит через этот транзистор.

Да, не совсем то, что мы хотели. В данном случае происходит перефазировка работы датчика. Зато датчик работает в режиме, и контроллер получает информацию. В большинстве случаев этого достаточно. Например, в режиме подсчета импульсов — тахометр, или количество заготовок.

Как добиться полного функционала? Способ 1 — механически сдвинуть либо переделать металлическую пластинку (активатор). Либо световой промежуток, если речь идёт об оптическом датчике. Способ 2 — перепрограммировать вход контроллера чтобы дискретный «0″ был активным состоянием контроллера, а «1″ — пассивным. Если под рукой есть ноутбук, то второй способ и быстрее, и проще.

Обозначение

На принципиальных схемах индуктивные датчики обозначают по разному. Но главное — присутствует квадрат, повёрнутый на 45° и две вертикальные линии в нём. Как на схемах, изображённых ниже.

НО НЗ датчики. Принципиальные схемы.

На верхней схеме — нормально открытый (НО) контакт (условно обозначен PNP транзистор). Вторая схема — нормально закрытый, и третья схема — оба контакта в одном корпусе.

Цветовая маркировка выводов датчиков

Существует стандартная система маркировки датчиков. Все производители в настоящее время придерживаются её.

Однако, нелишне перед монтажом убедиться в правильности подключения, обратившись к руководству (инструкции) по подключению. Кроме того, как правило, цвета проводов указаны на самом датчике, если позволяет его размер.

Вот эта маркировка.

Синий (Blue)  - Минус питания

Красный (Brown) — Плюс

Чёрный (Black) — Выход

Белый (White)  - второй выход, или вход управления, надо смотреть инструкцию.

Система обозначений индуктивных датчиков

Тип датчика обозначается цифро-буквенным кодом, в котором зашифрованы основные параметры датчика. Ниже приведена система маркировки популярных датчиков Autonics.

Система обозначений датчиков Autonics

Скачать инструкции и руководства на некоторые типы индуктивных датчиков:

• Autonics_PR / Индуктивные датчики приближения. Подробное описание параметровэ, pdf, 135.28 kB, скачан:823 раз./

• Autonics_proximity_sensor / Каталог датчиков приближения Autonics, pdf, 1.73 MB, скачан:434 раз./

• Omron_E2A / Каталог датчиков приближения Omron, pdf, 1.14 MB, скачан:506 раз./

• ТЕКО_Таблица взаимозаменяемости выключателей зарубежных производителей / Чем можно заменить датчики ТЕКО, pdf, 179.92 kB, скачан:411 раз./

• Turck_InduktivSens / Датчики фирмы Turck, pdf, 4.13 MB, скачан:356 раз./

• pnp npn / Схема включения датчиков по схемам PNP и NPN в программе Splan/ Исходный файл., rar, 2.18 kB, скачан:901 раз./

Реальные датчики

Датчики купить проблематично, товар специфический, и в магазинах электрики такие не продают. поэтому даю примеры реальных датчиков, которые можно купить в Китае.

• Индукт. Датчик PNP — питание постоянного тока, 6-36В, нормально открытый, цилиндрический, диаметр 12 мм, расстояние до объекта — 4 мм, ток выхода — до 300 мА. Прекрасный пример и цена.
• Индукт. Датчик PNP — датчик примерно такой, но цена ниже, так как опт — 10 шт.
• Индукт. Датчик NPN прямоугольный — этот датчик гораздо лучше в крепеже. В некоторых местах незаменим.
• Оптический инфракрасный диффузного отражения — оптический, отражение от объекта.
