Светодиодный дюралайт. Как подключить.



Светодиодный дюралайт

Что такое дюралайт (duralight)? Если объяснить коротко, это — светодиодная лента, надежно спрятанная в силиконовую оболочку (прямоугольный шланг). Дюралайт может легко гнуться, для него не нужен специальный блок питания, только лишь небольшой адаптер. Дюралайт ещё называют светодиодным шнуром.

Торговое название Duralight этот светодиодный шнур получил от фирмы, которая его выпустила на рынок. Так же, как произошло с ксероксом.

Установка Дюралайта

Чтобы установить и подключить дюралайт, не нужно обладать специальными навыками электромонтажа.

В простейшем случае для монтажа дюралайта даже не понадобится инструмент. Достаточно воткнуть гирлянду в розетку — и праздничное настроение обеспечено. Кстати, гирлянда из светодиодного дюралайта гораздо практичнее и долговечнее обычной на проводках и лампочках — проводки постоянно рвутся и запутываются, лампочки перегорают.

Если монтаж делается всерьез и надолго — например, для декоративной подсветки части комнаты, то для подключения дюралайта понадобится как минимум отвертка (или молоток) и крепеж.

Подключение

Подключать светодиодный шнур Duralight лучше не в розетку, а на постоянное соединение. В этом случае для подключения понадобятся минимальные навыки электромонтажа, либо придётся довериться специалисту.

Итак, к делу. При покупке светодиодного дюралайта купите также сетевой шнур с адаптером 220 Вольт и разъемом для подключения.

Сетевой шнур с адаптером для подключения дюралайта

Адаптер представляет собой всего-навсего мостовой диодный выпрямитель. Он преобразует переменное напряжение сети в однополярное пульсирующее напряжение. Величина этого напряжения ничуть не меньше, чем в розетке, поэтому будьте осторожны!

Другой вариант шнура с адаптером (зависит от модели и производителя)

Устройство адаптера

(adsbygoogle = window.adsbygoogle || []).push({}); Адаптер для подключения светодиодного шнура дюралайт состоит фактически из одного диодного моста. Диодный мост преобразует переменное напряжение сети 220В 50Гц в однополярное пульсирующее с частотой 100 Гц. Эти пульсации глазу совсем не видны.

Адаптер для подключения к сети 220 В

Используется диодный мост KBL 410.

Ближе, с обратной стороны:

Адаптер для подключения к сети 220 В

Особенности монтажа

Сетевой шнур с адаптером подключается к дюралайту через специальный переходник, представляющий собой металлические штырьки в корпусе.

Разъем для подключения светодиодного шнура Duralight

Для однорядного дюралайта разъем будет состоять из двух штырьков, для двух рядного — из трёх.  Такой же переходник используется, когда нужно состыковать 2 куска (отрезка) дюралайта.

Переходник — разобранный и в сборе

Для монтажа дюралайта к поверхности используют специальные прозрачные пластиковые скобы, которые показаны на фото.

Монтаж дюралайта. Крепеж и переходник

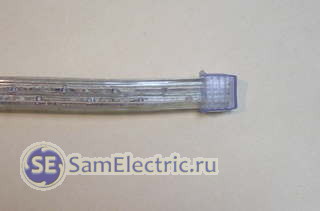

На срезе дюралайта остаются оголенные провода. Их необходимо для электробезопасности закрыть специальным колпачком, который должен продаваться в комплекте.

Колпачок для безопасности на срезе дюралайта

В заключение необходимо сказать, что светодиодный дюралайт обычно режется отрезками по 1 или 2 метра. Не потому, что продавцы не хотят отрезать кусок точно под размеры комнаты, а в силу схемотехнических особенностей. Этот факт следует учитавать при планировании освещения в помещении.

У светодиодных лент этот недостаток (неприятная особенность) существенно меньше — отрезать можно с кратностью 5 сантиметров, что почти всегда обеспечивает требуемый размер. Статья про устройство и монтаж светодиодных лент опубликована на сайте.

Поэтому при подключении светодиодного дюралайта иногда приходится идти на хитрости и дополнительные затраты, чтобы обеспечить нужную длину освещенной части стены. На фото ниже показано, как для того, чтобы длина освещенного участка была 2,6 метра, пришлось купить кусок длиной 4 метра, а остальное разместить в коробе (потолочном пространстве).

Лишний кусок придется не обрезать, а спрятать

При покупке дюралайта также нужно обращать внимание ещё на одну особенность. Даже у одного производителя разные партии (бухты) могут иметь различный цвет свечения.

Например, на ценнике написано «Белый», а оттенок может быть желтым или синим в результате применения разных комплектующих. У меня такое было, для одной комнаты покупал два куска в разных магазинах. Пришлось менять((

Ну, а в итоге у вас получится вот что:

Подсветка гардины дюралайтом
