Реле напряжения против обрыва нуля



Для начала расскажу пару случаев из жизни.

1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, зарядки, и т.п. — то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.

2. Пришёл по вызову, жалоба — плавает напряжение. Меряю напряжение (всё выключено) — почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.

Третий случай из жизни с фото — в конце статьи.

Как видно, такие проблемы происходят из-за неправильных действий «электриков» либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.

С этой статье подробно расскажу, почему такое бывает и как с этим бороться.

К чему приводит отгорание нуля

Немного теории.

Как известно, мощные потребители (в данном случае — многоквартирные дома) питаются от трехфазной сети, в которой есть три фазы и ноль. Про эту систему я уже писал подробно в статье про отличия трехфазного питания от однофазного, вот картинка оттуда:

Напряжения в трёхфазной системе

Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

Перекос фаз в результате обрыва нуля.

Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как ~220B, обозначены как ~0…380B. Объясняю, почему.

Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)?  В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку «сопротивление» этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

(adsbygoogle = window.adsbygoogle || []).push({});

Расследовать такое возгорание надо не с вызова экстрасенсов (мало ли, полтергейст со спичками играется;) ), а с вызова электрика.

Как защититься от обрыва нуля

Эта статья тесно переплетена с предыдущей статьёй про выбор стабилизатора. Поможет ли стабилизатор в данном случае? Да, в некоторых пределах поможет. При превышении входного напряжения 280В Но в большинстве стабилизаторов (если не во всех) нет возможности менять верхний и нижний предел отключения. Кроме того, у стабилизаторов напряжения есть два больших минуса. Даже три, если брать обрыв нуля:

  1. Цена.
  2. Уменьшение выходной мощности с уменьшением входного напряжения.
  3. Инерционность.

Последний пункт для обрыва нуля имеет решающее значение. Ведь для порчи аппаратуры достаточно доли секунды при напряжении 380В, чтобы всё сгорело. А стабилизатор может «зазеваться», и отключиться например через секунду.

Я рекомендую вместо (а лучше — совместно) стабилизатора напряжения в старом жилфонде устанавливать реле контроля напряжения. В народе их называют «Барьер». Дай Бог, чтобы оно никогда не сработало и не пригодилось. Но если что — спасёт всю квартиру.

Ведь стабилизатор на 8-10 кВт стоит на порядок дороже, и занимает в квартире много места.

Вот пример установки:

Реле напруги, установленное в электрощитке

На фото — Реле напруги украинской фирмы DigiTop. На индикаторе — выходное напряжение. Посредством трёх кнопок на панели управления можно установить три важных параметра:

  1. Нижний предел отключения (120 — 200 В)
  2. Верхний предел отключения (210 — 270 В)
  3. Время (пауза) перед включением (5 — 600 сек.)

Я рекомендую, если перепады напряжения в сети небольшие, и если мощность питающей сети достаточна (то есть, сплиты летом и нагреватели зимой не понижают напряжение магистрали ниже 200 В), устанавливать нижний предел 180 В, а верхний — 245 В. Если при этом реле напряжения будет срабатывать чаще, чем раз в месяц, можно расширить предел вниз или вверх, смотря по обстоятельствам.

Время задержки можно установить 5-10 сек, если в доме нет мощных холодильников.

Схема подключения реле напряжения

Реле напруги, установленное в электрощитке. Напряжение 220В.

На фото приведено реле напряжения Digitop, в качестве отзыва могу сказать, что подключал такие несколько раз, проблем не было.

Реле напряжение обязательно должно быть защищено вводным автоматом. Автомат может стоять до или после счетчика, но он должен в любом случае быть. Номинал автомата — на шаг меньше, чем номинальный ток реле напряжения. В приведённом случае это правило не выполняется:

Автоматы, счетчик, реле напруги

В оправдание могу сказать, что в реле напряжения ставят обычно реле на шаг больше. Открывал украинские Барьер и Digitop, например при номинале 32 А схема реле напряжения содержит реле 40А, что очень похвально.

Подключение реле напряжения

Реле напряжения подключается по схеме, приведенной ниже:

Схема подключения реле напряжения

Это — стандартная схема. Толстыми линиями показаны силовые цепи.

Если перестраховаться, то лучше в схеме подключения применить автомат-байпас, как это делается в стабилизаторах напряжения. Это делается для того, чтобы потребитель мог худо-бедно работать в случае выхода напряжения за пределы. Если это так необходимо. Подключается Байпас-автомат параллельно контактам внутреннего реле нашего реле напряжения.

Байпас также может быть полезен при выходе из строя самого реле напряжения.

Реле напряжения для мощных потребителей

В случае, если ток потребителя — более 63А, и предполагаются частые срабатывания, то лучше и надёжней использовать дополнительный пускатель. Про выбор пускателя, (или контактора) я уже писал.

Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

В таком случае контакты реле напряжения (на 16 или 20А) включают катушку пускателя, а пускатель своими контактами уже может включать нагрузку на десятки киловатт, если надо.

Наглядный эксперимент

Что ещё можно сказать?

Каждый тянет одеяло на себя, и в этой неравной битве фаз побеждают те фазы, на которых «висит» бОльшая нагрузка.

Вот хорошее видео, которое наглядно иллюстрирует работу Реле защиты от перенапряжения:



Чайник на фазе «А» взял «грубой силой», судьба лампочки на фазе «В» печальна, а фаза «С» — самая правильная, на ней стоит реле напряжения.

Инструкция к реле напряжения Digitop

Инструкция реле напруги VigiTop V-protector

Кому надо, можно скачать файл Splan с картинками к статье:

• Система фаз и обрыв нуля / Исходные файлы картинок в программе Splan, rar, 305.3 kB, скачан:430 раз./

Обновление от 23 марта 2015

Реальный случай обрыва нуля

Только что вернулся в вызова в рекламно-издательскую фирму. По предварительным оценкам, ущерб более 100 тыс.руб.:

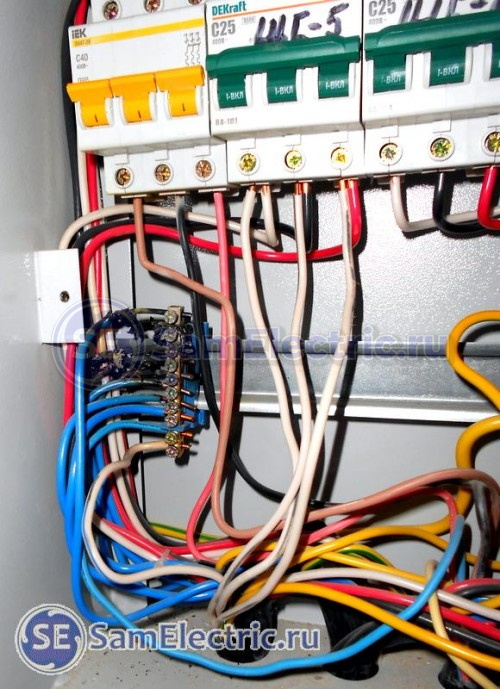

Отгорание нуля от нулевой шины

Нулевой провод отгорел от второго болта. Видно, как он отвалился под натяжением. Прежде, чем отвалиться, он ПОЧТИ переплавил изоляцию фазных проводов (вертикальные, красный и белый).

Сервер ещё не включали, возможно, интеллектуальный ущерб будет больше…

Обновление за ноябрь 2015:

На месте этой трагедии я установил трехфазное реле напряжения Барьер, читайте статью.
