Блок питания Mastech — схема и ремонт



Блок питания Mastech HY5003-2

Сегодня совсем простенькая заметка о устройстве и ремонте блоков питания Mastech. Эта китайская фирма массово и дешево выпускает измерительное оборудование, источники питания и подобные девайсы. Например, верой и правдой служит мне лет 10 мультиметр Mastech M-838. И никаких нареканий, хотя цена ему сейчас — менее 400 руб. Но вернемся к нашему источнику питания.

У меня на столе уже много лет исправно служит лабораторный блок питания Mastech HY5003-2 (на фото). Как следует из названия, у него имеются два независимых канала по 50 Вольт и с максимальным током 3 Ампера. Это одна из самых продвинутых моделей из всей линейки.

Описание всех моделей (инструкция по эксплуатации) этого источника питания будет ближе к концу заметки. Схема блока питания Mastech, которая может пригодиться в ремонте, также выложена в конце статьи.

Неисправность в общем-то простая — дребезг при установке напряжения. То есть проблема в регуляторе (потенциометре) одного из каналов. Это могло привести к печальным последствиям. Поэтому решил разобрать и разобраться, в чем дело, вооружившись фотоаппаратом.

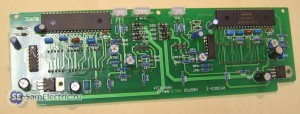

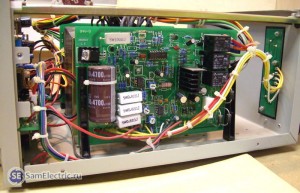

Внешний вид печатной платы Master-канала:

(adsbygoogle = window.adsbygoogle || []).push({});

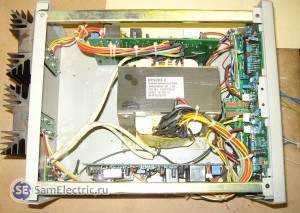

А вот вид на блок питания сверху. Массивный трансформатор занимает почетное место, как и в любом линейном блоке питания.

Трансформаторный блок питания

Люблю трансформаторные блоки питания с детства — просто, солидно и без помех!

Снимаем с передней панели плату светодиодной индикации.

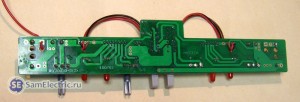

Плата индикации напряжения и тока — вид сзади

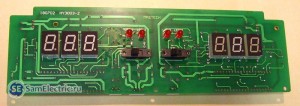

Плата индикации напряжения и тока — вид спереди

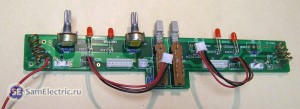

Вот мы и добрались до проблемного места — резисторы, естественно, китайские. Пропаиваем их самым тщательным образом.

Плата управления блоком питания

Конечно, лучше было бы сразу поменять их на более качественные аналоги, но таковых не нашлось.

Собираем в обратном порядке, и готово!

Теперь, как и было обещано  - инструкция по эксплуатации и электрическая схема источника питания Mastech.

• Сдвоенный линейный лабораторный блок питания Mastech. Руководство по эксплуатации. / , pdf, 309.89 kB, скачан:1103 раз./

Схема этого лабораторного блока питания мне в данном случае не пригодилась, но если кому понадобится, то выкладываю:

• Схема электрическая принципиальная блока питания Mastech / , pdf, 122.76 kB, скачан:3049 раз./
